    isem FBZ2 PFZ FEZV

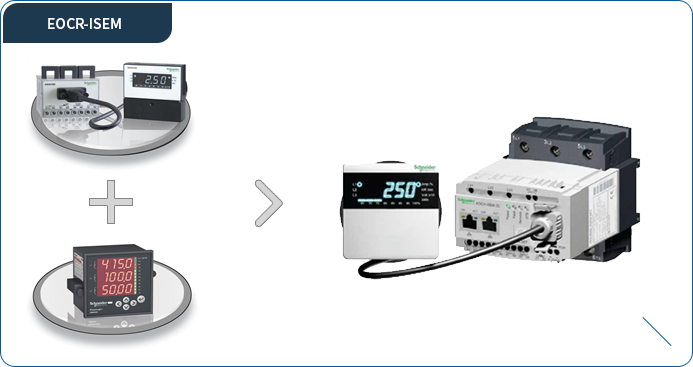

    EOCR - ISEM 차세대 스마트 모터 보호 계전기

  • 주요특징 유효, 무효 전력 및 전력량 (적산) 감시 기능
    고장 파형 기록 (200ms) : 3상 전류와 3상 전압을 기록 및 저장
    4~20mA출력 겹겸(+, －）을통해 전력량측정 가능 (Metering pulse)
    모터의 결연 상태를 확인 할수 있는 기능: 1MQ, 5MQ, 10MQ 중에
    기준 결연 저항값을 선택할수 있으며 기준값보다 낮은지 높은지 진단함, 모터 정지 시에 진단 가능함
    3상 전류 측정 : 내장 CT 사용시 0.5 ~ 100A, 외부CT 사용시 100 ~ 960A
    ZCT를 내장하고 있어 외부ZCT와 연결없이 지락보호 가능 (003 ~ 10A)
    Date, Time설정으로 고장 시 날짜와 시간을 확인 가능 (년/월/일/시/분/초)
    다양한보호 방식 : 정한시, 반한시, 열축적 반한시
    지락 전류 및 단락율 동시 보호 (50msec)
    Communication 기능 : MODBUS RS-485
    최종 3회 고장 정보 기록 : 고장종류, 고장전류, 고장날짜/시간
    보안설정 기능 (Password 기능)
    Bar Graph 표시 기능 :설정 전류에 대한 운전 전류 비율 확인 가능
    재기동 제한 기능, 운전 시간설정 및표시 기능
    PC를통한설정 및모니터링 소프트웨어 제공

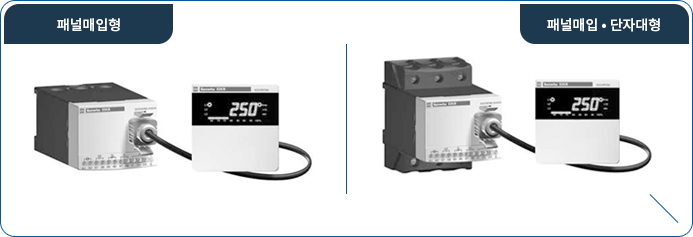

    • EOCR - FBZ2

  • 주요특징 ZCT를 내장하고 있어 외부 ZCT와 연결없이 지락보호 가능
    80A까지 외부CT없이 보호가능 (정한시)
    Low Frequency (5Hz~) 계측 및 보호가능
    iFBZ/FBZ2 인 경우 표시창 (PDM) 없이 운전 가능 - 하나의 표시창 (PDM) 으로 전제품에 호환가능 (표시창을 떼어내고 운전해도 보호기능과 동작에 이상 없음)
    Communication 기능 : Modbus/RS-485 (i3BZ/iFBZ)
    Real Time Processing/High Precision
    보호기능 : 과전류, 부족전류, 결상, 역상, 지락, 전류 불 평형, 기동중 및 운전중 구속 기능.
    진보된 기술에 의한 보호기능 : 열축적 반한시에 의한 보호 (32A까지 외부 CT 없이 사용가능)
    과전류 동작 특성 : 정한시, 반한시, 열축적 반한시 (32A까지 외부 CT 없이 사용가능) 기능설정
    보조기능 : 운전시간 저장기능, 3회 동작원인 저장기능 (Fault History), 재기동 제한기능, Fail Safe기능.
    Monitoring 기능 강화 - 원거리 (400M) 실시간 감시기능 : 3상 전류 및 누설전류 순환표시, 동작 원인 표시 및 설정 가능
    Bar Graph 표시 기능 : 설정전류에 대한 운전전류 비율
    3상 및 단상 설정 가능
    MCU (Micro-Controller Unit) 내장
    전자파 NOISE(무전기)에 이상 없이 동작

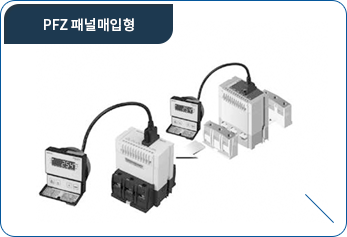

    • EOCR - PFZ

  • 주요특징 전류계 기능으로서 3상 전류 및 누설전류를 5초간격으로 자동순환표시
    자동순환표시중 간단한 버튼조작에 의거 수동순환으로 전환이 가능하여 어느 한 요소(3상중 1상 또는 누설전류)를 집중표시 가능
    한개의 EOCR에 과전류/부족전류/지락/전류신호출력기능 보유
    광범위한 사용범위 : 0.1~3600A - wide range : 0.5~60A / 5회 관통시 : 0.1~2.0A / 외부CT적용시 : 1~3600A
    동작원인 표시는 문자와 숫자를 알기쉽게 표시
    최종 동작원인은 3회까지 트립 원인 및 트립시 전류를 기억하며 정전후 복전시에도 동작확인
    타이머 기능이 있어 총 운전시간을 알 수 있고 시간을 설정하여 베어링 교체등 보수가 용이
    Bar graph가 있어 과부하 설정이 용이하고 그 모터의 부하율을 알 수 있음
    Transduser기능(4~20mA 전류신호출력)이 있어 집중관리 용이
    과전류 동작특성은 정한시 / 반한시 / 열축적 반한시를 선택 사용
    지락(누설)전류 검출 : 영상전류 검출방식
    지락전류 동작특성은 정한시 / 반한시 중 선택 적용
    과전류 보호특성
    열축적 보호(Thermal Memory Protection: “th”) : 반한시 적용시 모터 운전 중 발생된 열량의 누적 연산값을 기억하여 재기동시에 Cold curve 대신 바로 Hot curve에 의해 보호됩니다. (모터정지 후 20분이 경과하면 자동적으로 초기화 전환)
    열축적 비보호(Non-thermal Memory Protection: “ln”) : 반한시 적용시 모터 기동시에는 Cold curve 정상 운전시에는 Hot curve에 의해 보호 착탈식 EOCR로 단자형 또는 관통형(단자대분리)으로 사용 가능

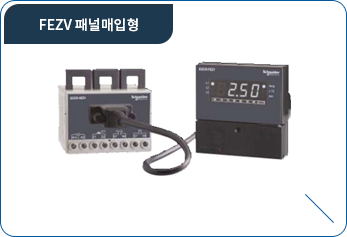

    • EOCR - FEZV

  • 주요특징 MCU(Micro Controller Unit) 내장
    Real Time Processing / Higher Precision
    과전류 보호범위 : 0.5~60A, Wide Range Protection(외부 CT사용시 1~960A)
    부족전류 보호범위 : 설정 과전류 이하
    지락전류 보호범위 : 영상전류 검출에 의한 지락보호 / 0.02~3A(정한시 동작)
    과전류보호 동작시간 특성 : 정한시 - 0.5~60A(60A이상은 외부CT조합)
    반한시 - 0.5~10A(10A이상은 외부CT조합)
    지락보호 동작시간 특성 : 정한시 : 0.05~10초
    디지털 디스플레이
    3상 전류 및 지락전류 자동순환표시 : Digital Ammeter(각상 5초간격)
    수동순환에 의한 1상 또는 지락전류 고정관리 가능
    동작원인 디지털 표시 : Easy Troubleshooting
    최종 동작원인 확인기능 : 3회까지의 Trip원인 및 Trip시 전류확인가능, 정전 후 복전시에도 가능
    Bar Graph가 있어 전류의 변동 및 전류설정치에 대한 실전류 %를 쉽게 알 수 있음(FEZ형)
    수동(즉시)/전기적(원방)복귀
    인버터등 주파수변화기기 계통에도 원할한 동작 : 주파수 대응범위 : 20~400Hz
    Fail Safe기능(FS:ON) : 자기진단 기능 - 계전기에 전원을 인가하면 계전기가 정상일 때 여자되는 기능
    단자형과 관통형으로 다양한 설치환경에 적용이 가능함
