    고조파필터(AHF)

    PCS PFV PCSn

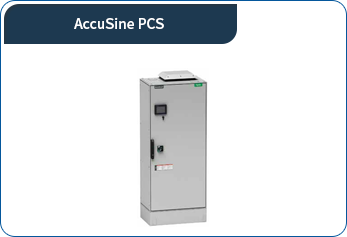

  • 세계에서 가장 빠르고 정확한 고조파 제거
    폐쇄 루프 제어와 결합된 이산 스펙트럼 로직 (DSL)

    전세계 모든 고조파 표준 요구 사항을 만족합니다
    시스템 레벨 고조파 요구 사항을 만족합니다
    5% TDD Category of IEEE 519-1992
    IEC61000 (low voltage, medium voltage & high voltage)
    BSI G5/4-1
    VDE0160
    ASE3600
    GB-1459
    제품 레벨 고조파 한계 만족
    <= 75 A/ph - IEC61000-3-4
    75 A/ph – IEC61000-3-12

    향상된 터치 스크린 HMI
    145 mm, 읽기 쉬움, 풀 컬러 디스플레이

    다기능
    전자적인 변위 역률 보정
    전류 밸런싱

    향상된 온도 범위
    Enclosed to 400C
    60 and 120A IP00 and IP20 to 450C

    다중 전압 기능
    변압기가 있는 LV and MV to 15 kV

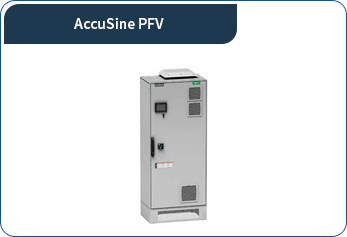

  • 다기능 디자인 전자 변위 역률 보정
    역률 보정을 위한 즉각적인 응답
    세트 포인트 유지 – 단일화
    진상 역률 문제 피하기
    전류 밸런싱
    메인 전압 세트 포인트 유지
    외부 제어 허용됨
    빠른 응답 무효전력 분사로 깜박 거림을 멈춤
    공장가동 중단을 제거
    향상된 온도 범위 Enclosed to 400C 60 and 120A IP00 and IP20 to 450C
    다중 전압 기능 145 mm, 읽기 쉬움, 풀 컬러 디스플레이
    다기능 변압기가 있는 LV and MV to 35 kV
    향상된 터치 스크린 HMI mm, 읽기 쉬움, 풀 컬러 디스플레이

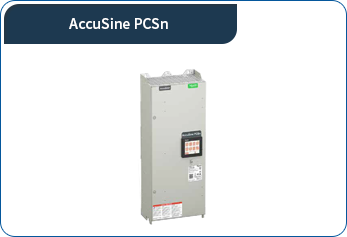

  • SWP 모델 대체
    AccuSine+ 플랫폼 기반
    성능: AccuSine SWP 보다 10배 우수
    특 징 모든 크기와 병행
    중성선 보상을 로드 밸런싱
    1A or 5A CT 2차측 지원
    소스 및 로드 감지 CT 위치
    동작 온도: 0°C to +45°C
    THDv 및 THDi 셋포인트
    폐쇄 및 개방 루프 제어 로직
    부하 공유 및 진상/지상 병행 시퀀스
    손실 ≤ 3%
    목표로 하는 진상 및 지상 역률 (cosΦ)
    다중 마스터/슬레이브 아키텍처
    마스터 장치에만 CT 연결
    CT 자동 교정, 자가 테스트 및 시운전
    랙 장착형, 벽 장착형 또는 섀시 장착형 구성 가능
    사 양 RMS 정격: 20 A, 30 A, 50 A, 60 A
    정격 전압: 208-415Vac, 50/60Hz
    접지 시스템 및 IT 접지
    IP00 또는 IP20 외함
    하단 케이블 입구 (벽 및 섀시)
    전면 케이블 입구 (랙 모듈)
    Others 에 의해 제공되는 Incoming 보호
    개별의 입력/출력
    3 레벨 IGBT 토폴로지
    Modbus TCP/IP 통신
    EcoStruxure Power ready (PME 및 PSO)
    1 랙에 최대 6 개의 모듈
    최대 12 대 병렬
    고조파 감쇠: < 3% THDi
