    ACF CABLE

  • ACF CABLE 소개

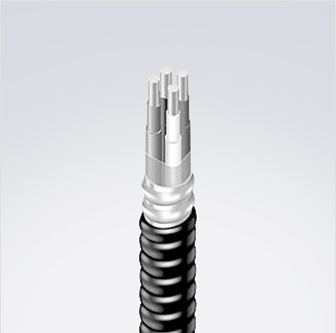

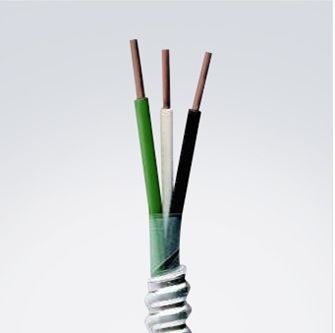

    ACF 케이블은 일반 케이블을 연합한 선심 위에 폴리에스터 테이프를 감은 후 고강도 알루미늄 인터록 외장을 적용한 ‘가요성 알루미늄피 케이블 (Aluminum Clad Flex cable)’입니다.
    ACF 케이블은 건물의 신축이나 리모델링 시 빠르고 효과적인 배선방법을 제공합니다.
    기존의 강제전선관이나 가요전선관과 비교 시 다음과 같은 차별화 된 강점을 가지고 있습니다.
    기능 가요전선관에 절연선을 내장한 일체형 제품으로 포설 시 별도의 전선 인입작업이 필요 없으므로 전선의 손상 가능성이 적습니다.
    시공의 신뢰성 편의성이 높고, 시공 비용을 크게 절감할 수 있습니다.
    금속외장으로 국내에서 유일하게 UL인증을 취득한 고강도 가요전선관(Reduced Wall type FlexibleMetal Conduit : UL1)을 적용함으로써 가요전선관 공사의 단점인 처짐 현상을 개선하여 추가적인 지지가 불필요합니다.
    경량의 알루미늄을 적용함으로써 기존 Steel과 차별화 된 배선시공의 편의를 제공합니다.
    적용범위 전력간선 및 분기용 배선
    조명, 제어 및 신호회로 배선
    노출 및 매입 설치
    케이블 트레이내의 포설
    조가용선을 이용한 가공배선
    특징 경제성: 기존의 배선방법에 비해 설치기간의 단축을 통한 획기적인 공사비 절감
    [기존 강제 전선관과 ACF 의 설치 방식 비교]
    기존 전선관 설치방식
    1. 절단, 리머질, 나사내기, 구부리기, 커플링
    2. 전선 인입
    3. 배관 연결 및 지지
    ACF CABLE 설치 방식
    1. 절단
    2. 배관 연결 및 지지
    안전성: 전기설비기술기준에서 요구하는 IEEE 383 등의 수직트레이 불꽃시험(VTFT)을 만족하는 우수한 난연특성
    우수한 굴곡성: 코너 부분 굴곡작업 시 전선의 손상 위험이 없고 Normal Bend, Coupling 등의 배관자재가 불필요
    배선길이의 가변성: 장 조장 공급으로 긴 길이의 배선 및 필요한 길이로 잘라서 사용할 수 있다.
    경량성: 가벼운 알루미늄 외장으로 Steel Conduit에 비해 다루기 쉽다.
    현장 적응성: 경량칸막이 Partirion 내부 및 이중천정내의 설비배관이나 다른 장애물을 피해 추가의 배관 및 입선공정 없이 쉽고 빠르게 설치 가능
    문의 032)291-9332
    자료출처 가온전선
